林格曼黑度計、林格曼黑度圖、林格曼測煙望遠鏡、林格曼光電測煙望遠鏡的區別
文章來源： 作者：青島溯源環保更新時間：2017-12-18 18:23
林格曼黑度計分為林格曼黑度圖、林格曼測煙望遠鏡和林格曼光電測煙望遠鏡；林格曼黑度圖由林格曼黑度板（高約1.2米）、三角支架和連接件組成，設計完全符合中華人民共和國環境保護行業biao zhun《HJ/T398-2007》《固定污染源排放煙氣黑度的測定 林格曼煙氣黑度圖法》的要求，適合環境監測站、環境檢測公司等單位使用，缺點是體積較大，攜帶不方便，要求近距離觀測；林格曼測煙望遠鏡主要分為手持式測煙望遠鏡和專業型測煙望遠鏡，林格曼測煙望遠鏡均在望遠鏡鏡筒內內置高精度的透視版林格曼黑度圖，可直接在視野范圍內觀測對比，無需再單du準備林格曼黑度圖，觀測更加直觀方便，也方便對比讀取黑度等級；手持式測煙望遠鏡小巧便攜，重約 700g，適合無需拍照留底，現場直讀數據記錄數據的客戶；專業型測煙望遠鏡同樣內置高精度的透視版林格曼黑度圖，本款測煙望遠鏡視野范圍更廣，觀測距離更遠，更加方便觀測，并且佩帶數碼相機轉接支架以及三角支架，可以現場利用數碼相機拍照留底，方便后期調取原始數據；林格曼光電測煙望遠鏡在專業型測煙望遠鏡基礎上采用光電比色原理數據直讀，由儀器直接讀取林格曼黑度等級，免去人工讀取的不方便以及避免人為誤差，并且可自由設置觀測的讀取頻率，也可直接打印實驗數據，更加方便的對煙氣黑度監測。下面介紹林格曼黑度圖、林格曼測煙望遠鏡和林格曼光電測煙望遠鏡各自的代表性儀器

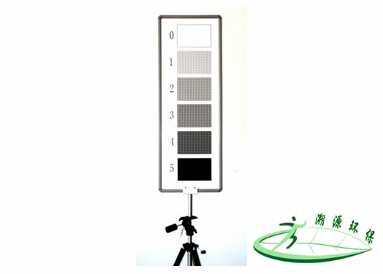

（一）林格曼黑度圖-QT203M型林格曼黑度圖
執行biao zhun：中華人民共和國環境保護行業biao zhun《HJ/T398-2007》《固定污染源排放煙氣黑度的測定 林格曼煙氣黑度圖法》
通過將排放源出口處煙氣顏色與林格曼煙氣濃度圖進行比較，當某一排氣顏色與其中色塊接近時，就認為煙塵濃度與該色塊的黑度等級一致。它使煙氣黑度的測試變得快速、簡便，同時使監測工作的準確度得到保證。因此該產品可廣泛應用于各地的環境保護部門和各工礦企業的煙氣黑度測定工作。通過對煙氣黑度的測定，可以分析煙氣排放對空氣的污染程度及燃料的燃燒利用率，從而為環境管理和節約能源提供有效的監測手段。本產品可以放置在三角架上以供觀測使用，也可以手持使用。
林格曼煙氣濃度圖是十九世紀末法國的林格曼(Ringelmann)提出的。這種方法是把圖放置在適當?shù)奈恢蒙希箞D上的黑度與煙氣的黑度（或不透光度）相比較，憑視覺進行評價。林格曼圖有多種規格，我公司繪印的是通用biao zhun形式，它由14cm×21cm的黑度不同的六小塊組成。除全白與全黑兩塊外，其他四塊是在白色背底上畫上不同寬度的黑色條格。根據黑色條格在整個小塊中所占的面積的百分?jǐn)?shù)分成0至5的林格曼級數。0級是全白，5級是全黑，1級是黑色條格占整塊面積的20%，2級占40%，以此類推，如圖所示。
二、主要技術指標
1. 觀測距離 10-50米
2. 林格曼黑度等級 0～5級
3. 圖案尺寸 高105厘米 寬35厘米

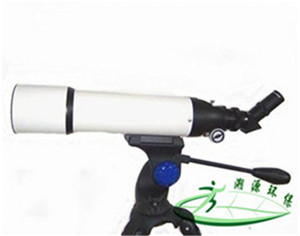

（二）林格曼測煙望遠鏡-TC-LGM型專業款林格曼測煙望遠鏡和TC-LP經濟款測煙望遠鏡
二、主要技術指標
1. 觀測距離 10-50米
2. 林格曼黑度等級 0～5級
3. 圖案尺寸 高105厘米 寬35厘米
（二）林格曼測煙望遠鏡-TC-LGM型專業款林格曼測煙望遠鏡和TC-LP經濟款測煙望遠鏡
一、產品概述
TC-LGM型林格曼黑度計是利用林格曼煙氣濃度圖測量煙氣黑度等級的儀器，具有測量距離遠，清晰度高，準確度高，數碼相機萬用接口支架，可接普通數碼相機及數碼單反相機，便與拍照，可將結果記錄下來，儀器使用簡單方便，一般工作人員即可操作。
二、技術參數
執行biao zhun：中華人民共和國環境保護行業biao zhun《HJ/T398-2007》《固定污染源排放煙氣黑度的測定 林格曼煙氣黑度圖法》
《空氣和廢氣監測分析方法》（環保總局 2003年 第四版）測煙望遠鏡法（B）
望遠鏡視角放大率：20倍
望遠鏡觀測距離：10～5000米 ★
物鏡通光孔徑：80毫米
目鏡通光孔徑：40毫米 ★
林格曼黑度等級：0～5級
分劃面攝像倍率： 2倍
可接數碼相機或者手機拍照 ★
支架焦距調節范圍：15-130mm ★
外型尺寸：（600×105×105）mm
測煙望遠鏡主體和目鏡、物鏡之間連接為插入式安裝，非螺紋安裝 ★
配備三腳架及便攜包和林格曼黑度計便攜包以及相機轉接支架 、手機拍照支架 ★
三、使用方法：
觀察位置：觀察煙氣的部位應選擇在煙氣黑度zu（i）大的地方，該部位應沒有冷凝水蒸汽存在。
讀數：觀察時，將煙囪排出煙氣的黑度與林格曼煙氣黑度圖進行比較，記下煙氣的林格曼級數。如煙氣黑度處于兩個林格曼級之間，可估計一個0.5 或0.25 林格曼級數。
觀察時間：連續觀測煙氣黑度的時間不少于30min，每分鐘觀測4 次。觀察者不宜一直盯著煙氣觀測，而應看幾秒鐘然后停幾秒鐘，每次觀測（包括觀看和間歇時間）約15s，
觀察條件：應該在白天進行觀測；觀察者的視線應盡量與煙氣飄動的方向垂直；觀察排氣的仰視角盡可能低，應盡量避免在過于陡峭的角度下觀察，觀察煙氣宜在比較均勻的天空照明下進行，如在陰霾的情況下觀察，由于天空背景較暗，在讀數時應根據經驗取稍偏低的級數。
觀察位置：觀察煙氣的部位應選擇在煙氣黑度zu（i）大的地方，該部位應沒有冷凝水蒸汽存在。
讀數：觀察時，將煙囪排出煙氣的黑度與林格曼煙氣黑度圖進行比較，記下煙氣的林格曼級數。如煙氣黑度處于兩個林格曼級之間，可估計一個0.5 或0.25 林格曼級數。
觀察時間：連續觀測煙氣黑度的時間不少于30min，每分鐘觀測4 次。觀察者不宜一直盯著煙氣觀測，而應看幾秒鐘然后停幾秒鐘，每次觀測（包括觀看和間歇時間）約15s，
觀察條件：應該在白天進行觀測；觀察者的視線應盡量與煙氣飄動的方向垂直；觀察排氣的仰視角盡可能低，應盡量避免在過于陡峭的角度下觀察，觀察煙氣宜在比較均勻的天空照明下進行，如在陰霾的情況下觀察，由于天空背景較暗，在讀數時應根據經驗取稍偏低的級數。
一、產品用途：
TC-LP 林格曼雙筒測煙望遠鏡是供環保部門及工礦企業對環境污染和能源節約進行監的專用儀器。
本儀器將煙塵的監測由林格曼煙氣濃度圖日測法轉化通過高質量的棱鏡望遠鏡遠距離測定，因此具有體積小，視場大，測距遠，速度快，精度高和攜帶方便，容易掌握等一系列優點，是一種監測煙塵黑度的理想儀器。
二、主要參數：
《空氣和廢氣監測分析方法》（環?？偩?nbsp;2003年 第四版）測煙望遠鏡法（B）
1、望遠鏡放大倍率：20倍 ★
2、望遠鏡物鏡口徑 ：50mm
3、望遠鏡目鏡口徑：25mm ★
4、測量距離：0-2000m ★
5、林格曼黑度等級：0～5級
6、目視觀測誤差 不大于0.5級
7、可接數碼相機或者手機拍照 ★
8、配備便攜包、手機拍照轉接支架 ★
本儀器采用雙目棱鏡望遠系統，而在望遠鏡分劃板上制有相應干林格曼煙氣濃度圖1-5級的灰度階梯塊，全透明部分則為0級、觀測者通過望遠鏡左側目鏡將煙塵目標與該級灰度階梯塊比較，從而測定煙氣黑度biao zhun等級。
四、使用方法：
從皮袋中取出儀器，脫氣目鏡蓋和物鏡蓋，然后將儀器對準被監測的煙囪口，調節望遠鏡，使煙囪口冒出的黑煙清晰，即可進行比較測定。測定時應注意以下幾點：觀測時的照明光（即太陽的直射光或來自天空的照射光）應為側光，與視線近似地成直角應避免正面光及背光在陰霧情況下，由于天空背景較暗，讀數時應記取稍偏低的級別，煙囪出口背景上不要有山、樹和建筑物之類暗黑的障礙物觀察時應代表鍋爐正常運轉狀態，要求鍋爐負荷保持在額定負荷的80%以上，此時不得向煤中加水，不得過量鼓風衡釋觀測不能一次為準，每次間隔可掌握在0.1-1分鐘之間，依次記錄數據（每次觀測瞬時黑度），如煙塵黑度處于二級之間，可估計到 1/2 級黑度值，zu（i）后將測得的值取平均值，即為該煙塵的黑度

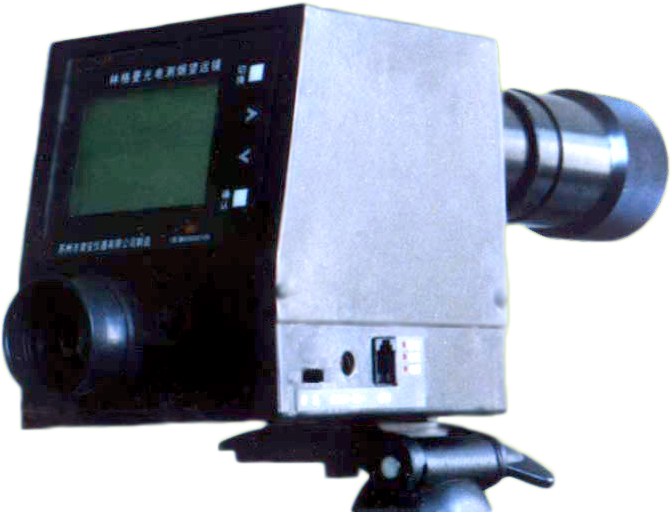

（三）林格曼光電測煙望遠鏡-QT201B型林格曼光電測煙望遠鏡
QT201B林格曼光電測煙望遠鏡可對煙氣黑度監測，并記錄。內帶電子數據保存空間，能把測試數據保存下來，回單位再做處理。所有數據通過單片機作初步處理，數據直讀。LCD液晶顯示屏顯示處理后的數據、打印記錄的數據即可證實被測煙氣的林格曼黑度等級。因此它可對煙氣按規定要求進行排放的監測，打印記錄的數據可以作為資料保存起來。
主要技術指標：
1.望遠鏡視角放大率：10倍
2.望遠鏡觀測距離：10～500米
3.物鏡通光孔徑：50毫米
4.電子林格曼黑度等級：0～5級
5.測量精度：0.2級
6.鎳氫電池/電源：DC9V.300mA
7.采樣時間：連續、1、5、10分均測可選
8.重量：1.2kg
9.體積：330×120×110(mm)
主要特點：
1.體積小巧，攜帶方便，由于采用節能省電裝置，僅帶四節5號電池就能連續工作將近8小時，可手持監測林格曼黑度。
2.大液晶屏對話式菜單顯示，全中文，使操作簡單易懂，不需要記憶命令。
3.內有電子儲存器，能儲存84組數據，每組數據包括測試月，日，時，分，秒，林格曼黑度等六個數據。
4.有打印功能，能在現場得到林格曼黑度的打印結果。
