TC-YDB壁掛式粉塵濃度在線監測技術協議
文章來源： 作者：admin更新時間：2017-08-18 17:12
TC-YDB壁掛式粉塵濃度在線監測技術協議
一，使用工況及環境條件：A． 傳感器安裝地點的溫度: -20℃-60℃。
B． 環境氣壓：70kpa至110kpa（絕壓）。
C． 被測介質：氣固兩相（粉體，氣體）流體。
D． 被測粉體流速：不限。
E、 環境濕度：小于90%RH(不結露)。
F、 粉塵粒徑：0.3um 至200um。

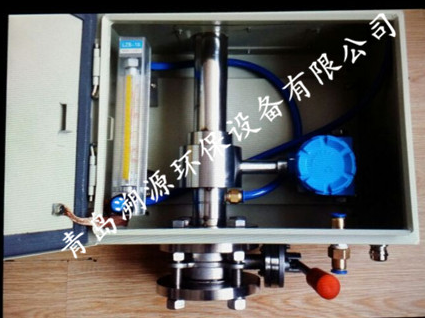

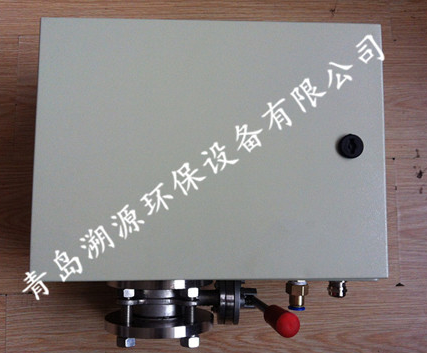

二,系統基本構成：
1，產品名稱及型號：壁掛式粉塵濃度在線監測系統
2，在線粉塵監測系統組成框圖：
| （1）隔離二線制在線傳感器（含現場報警器）→（2）PLC系統（或數顯表）→（3）操作顯示系統 |
4，控制箱有顯示、控制及輸出隔離的4-20mA電流信號等功能。
5，含現場防爆式報警器（車載警燈）。(溝通協議）
6，控制箱和傳感器箱加厚密封條，更好的密封箱體。
三、安裝要求：
1、 傳感器箱體及控制箱的四個固定腳應牢固固定于墻壁或豎桿上，室外使用時應加防雨罩。信號電纜和輔助氣源的PU管通過箱體上的穿線孔，直接接到盒內的接線端子和氣管接頭，然后壓緊密封膠圈，外引電纜應就近固定，以防風雨中來回擺動，造成傳輸導線的機械損傷。
2，建議控制箱安裝于室內，延長內部電器元件使用壽命，同時確?？刂葡涮幱?strong>安全環境。
四：設備清單及說明：
1，傳感器箱及控制箱由廠家提供。
2，所需連接電纜、PU管等所有施工材料由需方自備。
五，供方承諾技術保證：
1，壁掛式粉塵在線監測系統應滿足安裝現場生產狀況及技術要求，其主要技術指標應保證達到產品說明書提供的數據范圍。
2,監測系統應有較好的抗干擾能力及適應現場環境的能力，數值顯示穩定，數據傳輸準確。
3，傳感器探頭應具有良好的超微量感應電荷傳導性、耐粉塵沖刷性及zu（i）低限度的維護性。
4，只有傳感器的粉塵測量通道需要毛刷清理，高濃度環境（大于1g / m3）約六個月，低濃度環境(1g / m3)小于約12個月，其他部位免維護。
六，交工驗收biao zhun：
1， 傳感器可靠工作。
2， 變送器的信號傳輸可靠準確。
3， 粉塵在線監測系統顯示及報警工作正常。
4， 乙方負責對甲方操作人員的進行培訓。
5， 各部件應維護方便。
6， 整體質保期自正常運行后12個月，超過一年有償維修產品。
七，技術資料清單及供貨時間：
乙方應在協議簽訂后一周內提供所共設備的接線圖、接口尺寸圖、設備外形圖等甲方設計安裝所需資料。
資料清單：壁掛式粉塵濃度在線監測系統說明書。
八，主要技術指標：
| 測量范圍 | 粉塵濃度 | 0-100g/m3 | 報警值40g/m3 |
| 粉塵濃度 | 0-50g/m3 | 報警值20g/m3 | |
| 被測粒徑 | 0.3um -200um |
| 工作條件 | 傳感器測點允許溫度 | -20℃-60℃ |
| 傳感器測點壓力范圍 | 70至110kpa（絕壓） | |
| 被測粉體濕度 | <90%RH(不結露) | |
| 變送器輸出 | 直流電流 | 4 -20mA |
| 通訊 | RS485 | |
